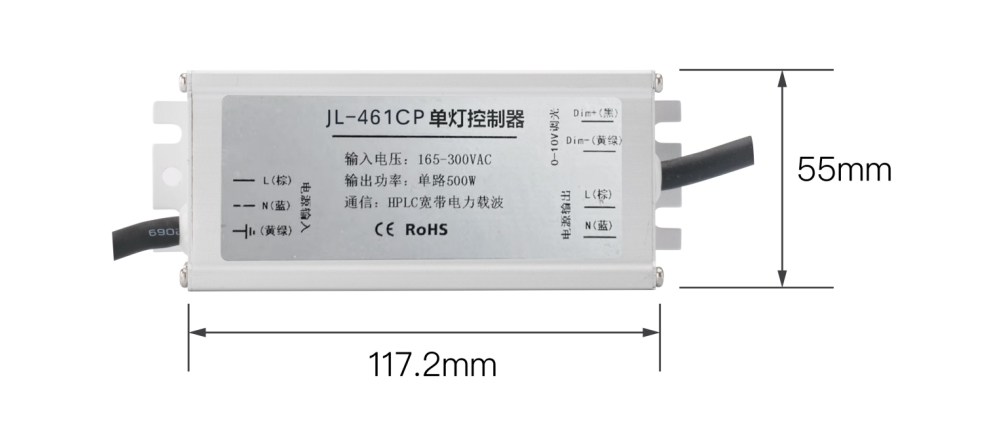

产品尺寸
117.22*55*39mm
产品特点
系统性能:工业级32位微处理器芯片，稳定可靠
通讯技术:采用国内先进的宽带HPLC电力载波通信技术的最新成果，使用OFDM调制解调方式
远程监控:HPLC单灯控制器支持UM9900管理平台
补发功能:支持所属组号自动补发、策略自动补发功能
策略存储:调光策略永久存储，每条策略可设多达12个不同时间点调光
主动注册:拥有主动注册功能,便于平台核对MAC 防止漏抄错抄灯控器MAC。同时可以主动上报所属相位
调光控制:0-10V或PWM输出
功率计量:可监测电流、电压、频率、功率因数、电量等电气参数,精度达1%
兼容性:完全兼容国网宽带互联互通标准，兼容南网及广东协议
故障监测:上报灯具、镇流器、过压、欠压、异常消耗功率功率因数过低、通信等故障。所有的故障被送到ILCS中心服务器生成警 报的可视化报告与故障诊断
控制方式:支持广播群控、分组控制、单点单控
分组数量:每只灯控器允许被分配到多达32个不同分组操作实现更灵活，更多样
通信频段:电力载波通信频段:0.781MHZ-12MHZ
自动组网:具有自动组网功能，最大支持15级自动路由
设备安装:安装位置灵活,既可以安装在灯杆检修口也可安装在灯具内
额定功率:小于3W
继电器数量:1个10A继电器

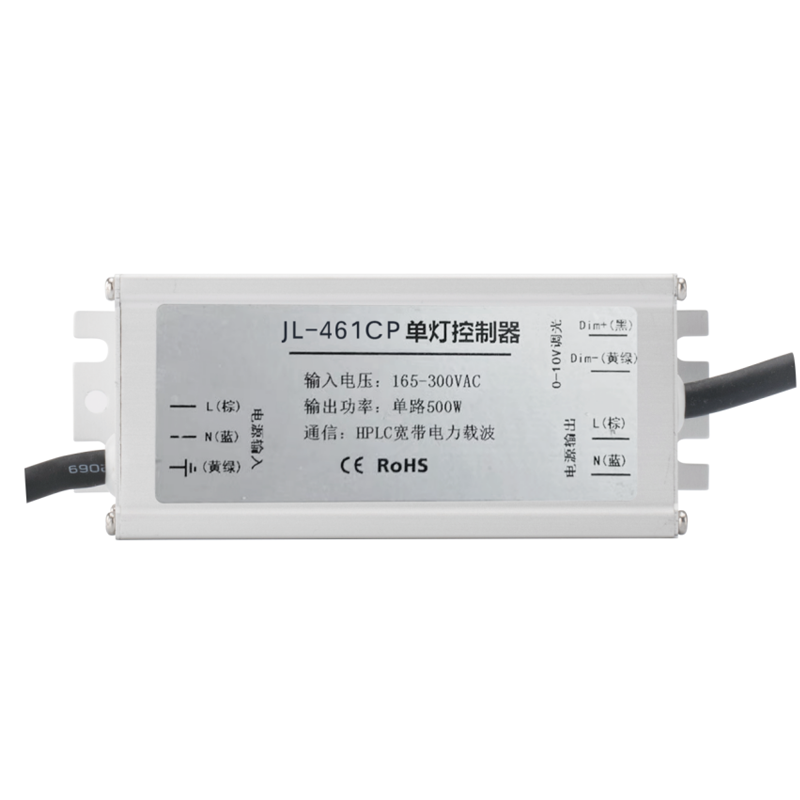

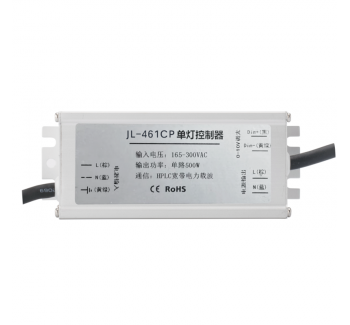

型号 | JL-461CP |
控制芯片 | 32 位微处理器、性能强大、系统稳定 |
实时时钟 | 96KB RAM 1MB Flash+128MB Flash(外扩) |
通信接口 | 测量参数 : 电压、电流、功率因数、频率、千瓦和千瓦时 |
电力计量 | 1% |
模拟量采集 | 触点AC220V/10A( 阻性负载 ) |
额定功率 | 1只 |
输入输出数量 | 200VAC-240VAC，50/60Hz |
载波频段 | 0.781MHZ-12MHz |
通信 | 最大通信速率:> 100Kbps 最高2Mbps点对点最大抗衰能力:103db/101db 抗脉冲噪声:93dB/90dB 网络中的最大节点:512 网络容错:自愈网络 信道接入:避免带冲突的载波侦听多路访问协议CSMA/CA与自适应后退方案和信道访问优先级 载波调制方式:OFDM性能:路由超时时间30S 路由级数:15级网络类型:动态自组网网络维护·链路自优化自动中继:自主选择合适的从节点作为中继节点 |
标准浪涌防护 | IV类(4,000V) |
环境条件 | -40°C-85°C(20%-90%不结露 ) |
IP | IP67 |
